Вопросы пожарной безопасности рассматриваются параллельно с техническим расчетом и схемой прокладки систем вентиляции и дымоудаления. В момент возгорания необходимо предупредить распространение пламени и продуктов сгорания, приняв оперативные меры. Поэтому крайне важно быстро перекрыть воздушный поток и тем самым предотвратить распространение огня и дыма через воздуховод. Эту задачу выполняют противопожарные клапаны (воздушные заслонки), которые оснащают автоматическим приводом.
Что представляет собой привод противопожарного клапана, как он работает и какие новые модели доступны на современном рынке, рассматриваем в статье.
Что представляет собой привод противопожарного клапана
Привод в широком смысле – это исполнительный механизм, который перемещает рабочий орган оборудования, арматуры или другого устройства. В случае воздушной заслонки, он изменяет положение створчатой лопатки по команде, поступающей из системы управления. Причем делает это максимально быстро и надежно, обеспечивая герметичность притвора.
Поскольку приводы клапанов являются частью системы противопожарной защиты здания, к ним предъявляются повышенные требования по отношению к скорости срабатывания и надежности удержания. Примером передового приводного решения в области пожарной безопасности могут быть электроприводы нового поколения BFL и BFN с системой Safety Position Lock от компании Belimo (Швейцария). Это собственная разработка европейского предприятия, обеспечивающая высокую пожарную безопасность. Более того, приводы BFL и BFN отличаются быстродействием, высокой отказоустойчивостью, простой установкой и экономичным управлением.
В зависимости от размера и типа противопожарных клапанов, они комплектуются приводами разной мощности и конструкции. Главная силовая характеристика механизма – крутящий момент, по которому определяют, какую по площади заслонку способен повернуть привод. В зависимости от способа управления клапаном, приводные механизмы делятся на:
- электромеханические, оснащенные возвратной пружиной
- реверсивные без пружинного механизма
- электромагнитные

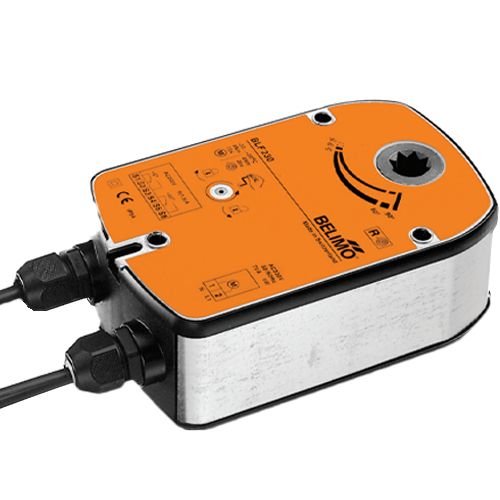

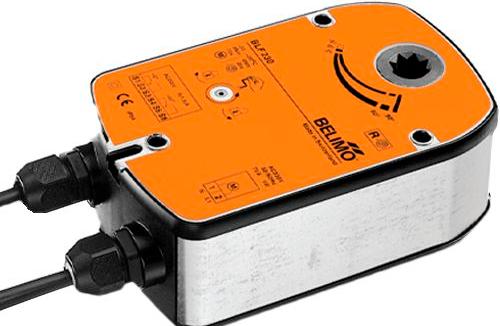

Электромеханические приводы с возвратной пружиной, такие как BFL, BFN, BF или BLF, управляют огнезадерживающими клапанами нормально открытого типа. Реверсивные без пружинного механизма, например, модели серий BLE и BE интегрируются с нормально закрытыми противопожарными и дымовыми клапанами. Электромагнитные устройства универсальны, поэтому могут устанавливаться на воздушные заслонки обоих типов.
Как работает привод противопожарного клапана
Принцип работы приводов зависит от их конструкции. Вместе с тем, все они обеспечивают автоматическое перекрытие воздушного потока, при поступлении соответствующего сигнала от системы пожарной автоматики. Также противопожарные заслонки могут переводиться в безопасное (закрытое) положение при превышении рабочей температуры в воздуховоде или окружающей среде, сработке датчика дыма или отключении электропитания.
Пружинный привод работает следующим образом. При подаче питания, электродвигатель переводит заслонку в рабочее положение. В самом приводном механизме в этот момент происходит взвод пружины. После отключения напряжения, клапан возвращается в исходное положение за счет энергии, накопившейся в пружинном элементе.

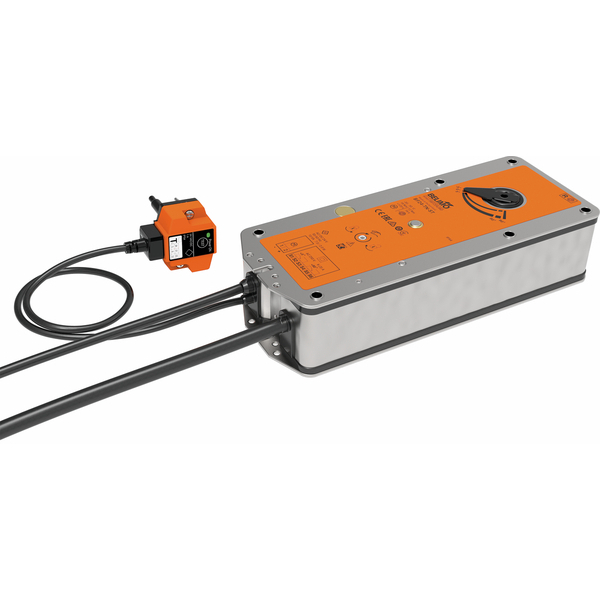

Приводы с возвратной пружиной могут оснащаться термовыключателем. Например, как это сделано у моделей Belimo BLF24-T и Belimo BFN230-T. Терморазмыкающее устройство срабатывает при достижении предельной температуры в окружающей среде или в объеме воздуховода. При этом обеспечивается постоянное отключение питания таким образом, что запуск электропривода становится невозможным.
При оснащении воздушной заслонки реверсивным приводом, за управление ее положением полностью отвечает электродвигатель. Он перемещает лопатку как в рабочее, так и в начальное положение. В таких электроприводных устройствах реализуется двухпроводная схема, обеспечивается повышенная защита от перегрузок, что позволяет электроприводу находиться под напряжением в крайних положениях долгое время.
Приводы противопожарных клапанов последнего поколения
Чтобы повысить пожарную безопасность, на современном отраслевом рынке предлагается широкий спектр новых приводов для оснащения противопожарных клапанов. Но особого внимания заслуживают решения Belimo – пружинные электрические приводы линеек BFL и BFN с интегрированной системой Safety Position Lock. Компактные и мощные электромеханические устройства, выполненные на основе новейших технологий.
Общие характеристики приводов:
- крутящий момент, пружина/двигатель – 3/4 Н∙м (BFL), 7/9 Н∙м (BFN)
- напряжение питания – 24 или 230 В, 50/60 Гц
- время поворота, пружина/двигатель – 20 с / менее 60 с
- гарантированное количество охранных положений – 60 000
- температура окружающей среды – от -30 до +55 °C

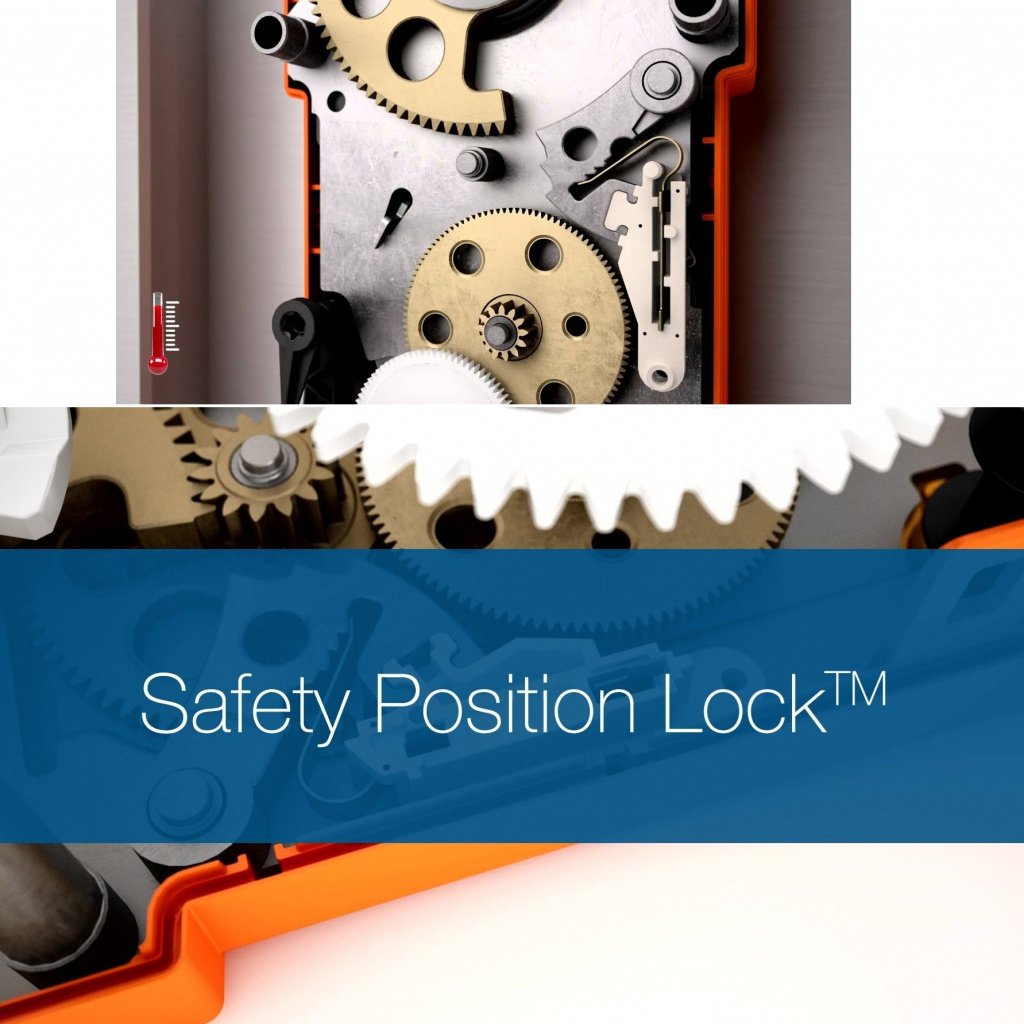

Функция Safety Position Lock предусматривает надежное удержание воздушной заслонки в закрытом положении при возникновении пожара, что обеспечивает максимальную безопасность.
Применение высококачественного инженерного полимера для изготовления корпуса, позволяет электроприводам выдерживать высокотемпературные нагрузки. Безгалогеновый, огнестойкий материал полностью отвечает пожарным требованиям. Помимо этого, конструкция включает стальной защищенный редуктор, пружину, безопасно срабатывающую в случае пожара, надежные металлические втулки для прочного крепления.
В приводах линеек BFL и BFN также установлены два однополюсных микропереключателя, предназначенных для сигнализации крайних положений воздушной заслонки. Отдельные модели оснащены терморазмыкающим устройством ВАТ, срабатывающим при достижении температуры (снаружи или внутри воздуховода) 72 °С.
Способность быстро перекрывать воздуховод и обеспечивать устойчивое положение клапана под воздействием высоких температур обусловило максимальный спрос на электрические приводы последнего поколения BFL и BFN. Ими комплектуются большинство противопожарных клапанов, устанавливаемых в системах общеобменной, технологической и местной вентиляции.
